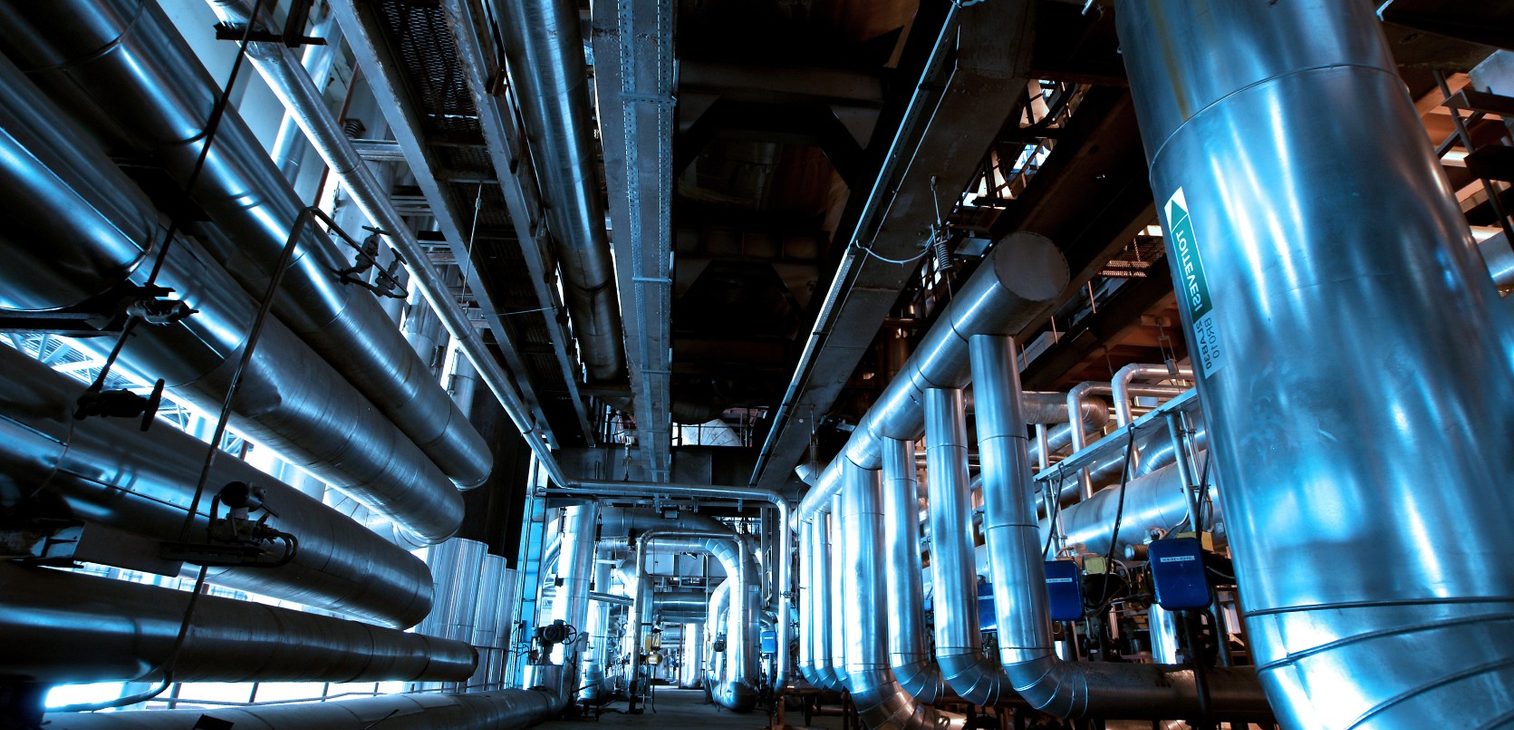

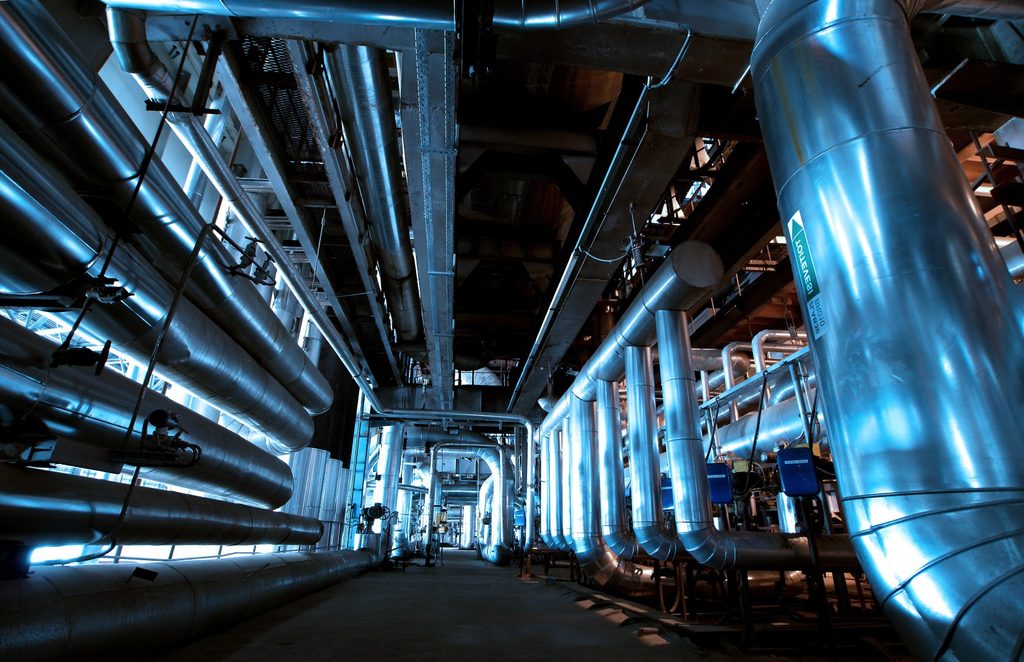

Korozja pod izolacją (ang. Corrosion Under Insulation, CUI) należy do najbardziej podstępnych problemów w instalacjach przemysłowych — rurociągach, zbiornikach i wymiennikach ciepła pokrytych izolacją termiczną. Podstępnych, bo rozwija się w miejscu, którego nikt na co dzień nie widzi. Płaszcz izolacyjny, który ma chronić przed stratami ciepła, w praktyce może utrzymywać wilgoć bezpośrednio przy ściance metalowej przez miesiące, zanim problem zostanie wykryty — często dopiero podczas planowego przeglądu albo, gorzej, w chwili awarii.
Mapa strony
Spis treści
Czym jest korozja pod izolacją (CUI) i dlaczego jest tak niebezpieczna
CUI to korozja metalowej powierzchni rurociągu, zbiornika lub innego elementu instalacji, która rozwija się pod warstwą izolacji termicznej — najczęściej niezauważona, ponieważ zewnętrzny płaszcz izolacyjny wizualnie wygląda na nienaruszony. Problem dotyczy głównie instalacji pracujących w zakresie temperatur sprzyjających kondensacji (typowo od kilku stopni poniżej zera do około 150°C), co obejmuje bardzo dużą część infrastruktury przemysłowej — energetyki, petrochemii, ciepłownictwa i instalacji procesowych.
Niebezpieczeństwo CUI polega na tym, że proces przebiega niewidocznie — do czasu, gdy dojdzie do przecieku, awarii lub gdy korozja zostanie przypadkowo wykryta podczas prac serwisowych w danym miejscu. W skrajnych przypadkach ścianka rury traci znaczną część grubości, zanim problem zostanie zauważony.
Mit: „izolacja termiczna sama w sobie chroni rurociąg przed korozją”
Mit: skoro rurociąg jest zaizolowany i osłonięty płaszczem zewnętrznym, jest automatycznie chroniony przed wpływem wilgoci z otoczenia.
Fakt: izolacja termiczna nie jest projektowana jako bariera antykorozyjna — jej zadaniem jest ograniczanie strat lub zysków ciepła. Gdy wilgoć raz dostanie się pod płaszcz (przez nieszczelność, uszkodzenie mechaniczne, kondensację wynikającą z różnicy temperatur), izolacja działa wręcz odwrotnie do oczekiwań: zatrzymuje wilgoć przy powierzchni metalu i spowalnia jej odparowanie, tworząc środowisko sprzyjające korozji przez długi czas.
Jak w praktyce powstaje korozja pod izolacją
Najczęstsze źródła wilgoci pod izolacją to: nieszczelności płaszcza zewnętrznego (uszkodzenia mechaniczne, źle uszczelnione złącza), kondensacja pary wodnej z powietrza na chłodnej powierzchni rury (typowa dla instalacji pracujących cyklicznie lub w zakresie temperatur bliskich punktowi rosy) oraz bezpośrednie wnikanie wody opadowej w miejscach o osłabionej ochronie zewnętrznej płaszcza. Raz uwięziona wilgoć nie ma naturalnej drogi odparowania — w przeciwieństwie do odsłoniętej powierzchni metalu, którą deszcz zmoczy, ale też szybciej wyschnie.
Gdzie ryzyko CUI jest najwyższe: strefy przejściowe, podpory, złącza
- Podpory i punkty mocowania rurociągu — miejsca, gdzie izolacja jest przerywana lub ściśnięta, co ułatwia wnikanie wilgoci i utrudnia jej odparowanie.
- Złącza kołnierzowe i zawory — nieregularna geometria utrudnia szczelne wykonanie izolacji, co zwiększa ryzyko nieszczelności płaszcza.
- Strefy przejściowe temperatur — miejsca, gdzie instalacja przechodzi z jednego zakresu temperatur pracy do innego, sprzyjają cyklicznej kondensacji.
- Dolne partie poziomych odcinków rurociągu — wilgoć, która wniknie pod izolację, grawitacyjnie gromadzi się w najniższym punkcie przekroju.
Jaką rolę może odegrać ochrona VCI przy zabezpieczaniu przed CUI
Podstawą ochrony przed CUI zawsze pozostaje jakość wykonania i szczelność samej izolacji oraz jej płaszcza zewnętrznego — to pierwsza linia obrony. Lotne inhibitory korozji (VCI) mogą stanowić dodatkowe zabezpieczenie uzupełniające w miejscach szczególnie narażonych: przy demontażu i ponownym montażu izolacji podczas prac serwisowych, w strefach przejściowych i na elementach, które ze względu na geometrię trudno w pełni zaizolować szczelnie. Emitery VCI umieszczone pod izolacją w newralgicznych punktach mogą ograniczać skutki wilgoci, która mimo wszystko przedostanie się pod płaszcz — ale nie zastępują prawidłowo wykonanej, szczelnej izolacji jako podstawowego zabezpieczenia.
W praktyce takie podejście warto traktować jako element szerszej strategii ochrony antykorozyjnej instalacji przemysłowej, podobnie jak w innych obszarach energetyki, gazownictwa i sektora oil & gas, gdzie długoterminowa niezawodność instalacji ma bezpośrednie przełożenie na koszty eksploatacji.
Jak ograniczać ryzyko CUI w praktyce eksploatacyjnej
- Regularne inspekcje płaszcza izolacyjnego — wizualna kontrola szczelności, szczególnie po pracach serwisowych w pobliżu instalacji.
- Priorytetowa kontrola stref wysokiego ryzyka — podpory, złącza, strefy przejściowe temperatur wymagają częstszej i dokładniejszej inspekcji niż proste, długie odcinki rurociągu.
- Techniki inspekcji bezinwazyjnej — termografia i inne metody pozwalające ocenić stan pod izolacją bez konieczności jej pełnego demontażu.
- Dodatkowa ochrona przy pracach serwisowych — jeśli izolacja jest zdejmowana i ponownie montowana, to naturalny moment, by rozważyć dodatkowe zabezpieczenie VCI w newralgicznych punktach.
- Dokumentacja historii inspekcji — śledzenie, które odcinki instalacji były już sprawdzane i kiedy, ułatwia planowanie kolejnych przeglądów.
Najczęściej zadawane pytania
Czy CUI dotyczy tylko rurociągów, czy też zbiorników?
Dotyczy każdego zaizolowanego elementu metalowego — rurociągów, zbiorników, wymienników ciepła i innych aparatów procesowych pokrytych izolacją termiczną. Mechanizm powstawania korozji jest analogiczny niezależnie od typu elementu.
Jak wykryć korozję pod izolacją bez jej zdejmowania?
Stosuje się metody bezinwazyjne, takie jak termografia w podczerwieni (wykrywająca różnice temperatury wskazujące na wilgoć pod izolacją) oraz inspekcje profilometryczne w wybranych, newralgicznych punktach bez pełnego demontażu całej izolacji.
Czy nowa instalacja też jest zagrożona CUI, czy to problem tylko starszych instalacji?
Nowe instalacje również są narażone, choć ryzyko rośnie z czasem eksploatacji wraz ze starzeniem się uszczelnień i płaszcza izolacyjnego. Jakość wykonania izolacji od samego początku ma bezpośredni wpływ na to, jak szybko problem może się pojawić.
Czy VCI zastępuje inspekcję antykorozyjną instalacji zaizolowanych?
Nie — ochrona VCI jest uzupełnieniem, a nie zamiennikiem regularnych inspekcji. Nawet przy zastosowaniu dodatkowego zabezpieczenia, okresowa kontrola stanu instalacji pozostaje podstawowym elementem zarządzania ryzykiem CUI.
Korozja pod izolacją rozwija się po cichu, ale jej skutki — nieplanowany przestój, naprawa awaryjna, w skrajnych przypadkach wyciek medium procesowego — bywają kosztowne i trudne do przewidzenia. Jeśli zastanawiasz się, jak podejść do ochrony antykorozyjnej konkretnej instalacji zaizolowanej, skonsultuj się z naszym działem technicznym.

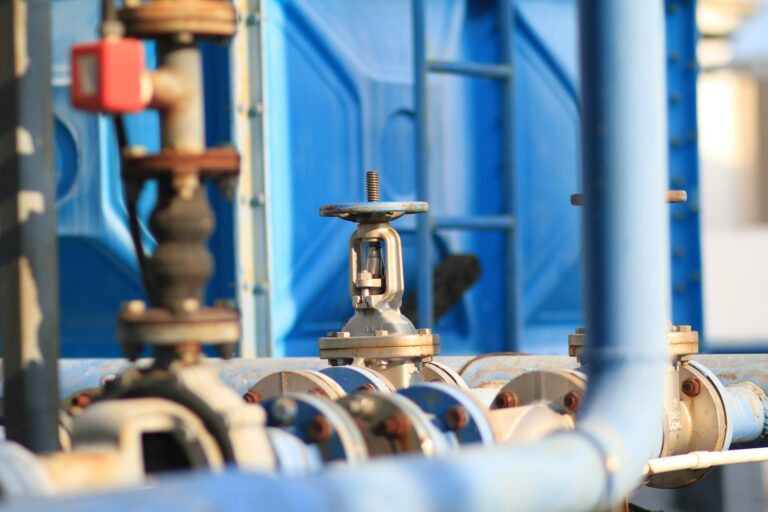

Zabezpieczenie rur i zaworów przed montażem to osobny temat – zobacz stronę ochrona antykorozyjna rur i armatury przemysłowej.
